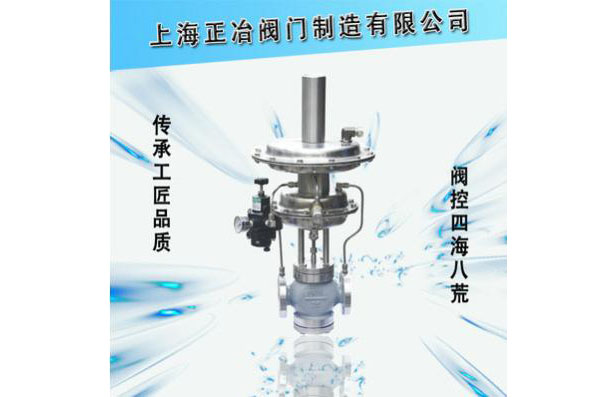

?ZZYVP-16B氮封阀氮封装置
 |
 |
 |
ZZYVP-16B氮封阀氮封装置特点
·
无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
·氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；
·压力检测膜片面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
·采用无填料设计，阀杆所受磨擦力小，反应迅速，控制精度高；
·供氮装置采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；
·为确保储罐的，需在罐顶设置呼吸阀；
·呼吸阀仅起作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
ZZYVP-16B氮封阀结构与工作原理
氮封装置是由供氮装置(见图一)和泄氮装置（见图二)两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O，通过氮封装置控制。
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升到高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气。使罐内压力下降，降到泄氮压力设定点时，泄氮装置自动关闭。
当储罐出液阀开启，用户放料时，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升到供氮装置自动关闭。
ZZYVP-16B氮封阀主要技术参数及性能指标
1 供氮装置主要技术参数及性能指标
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
| 阀座直径dn（mm） | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | ||||||||||
| 流量特性 | 快开 | ||||||||||||||
| 压力调节范围（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 27～33、31～38、36～44、42～51、49～58、56～66 | ||||||||||||||
| 公称压力PN（MPa） | 1.6 2.5 4.0 | ||||||||||||||
| 被调介质温度(℃) | ≤80 | ||||||||||||||
| 调节精度(％) | ±5％ | ||||||||||||||
| 允许泄漏等级 | 标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92） | ||||||||||||||
2泄氨装置主要技术参数及性能指标
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 6.9 | 11 | 30 | 30 | 48 | 75 | 80 | 190 |
| 额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | |||
| 流量特性 | 快开 | |||||||
| 压力调节范围（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 27～33、31～38、36～44、42～51、49～58、56～66 | |||||||
| 公称压力PN（MPa） | 0.1 | |||||||
| 被调介质温度(℃) | ≤80 | |||||||
| 调节精度(％) | ±5％ | |||||||
| 允许泄漏等级 | 标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92） | |||||||
